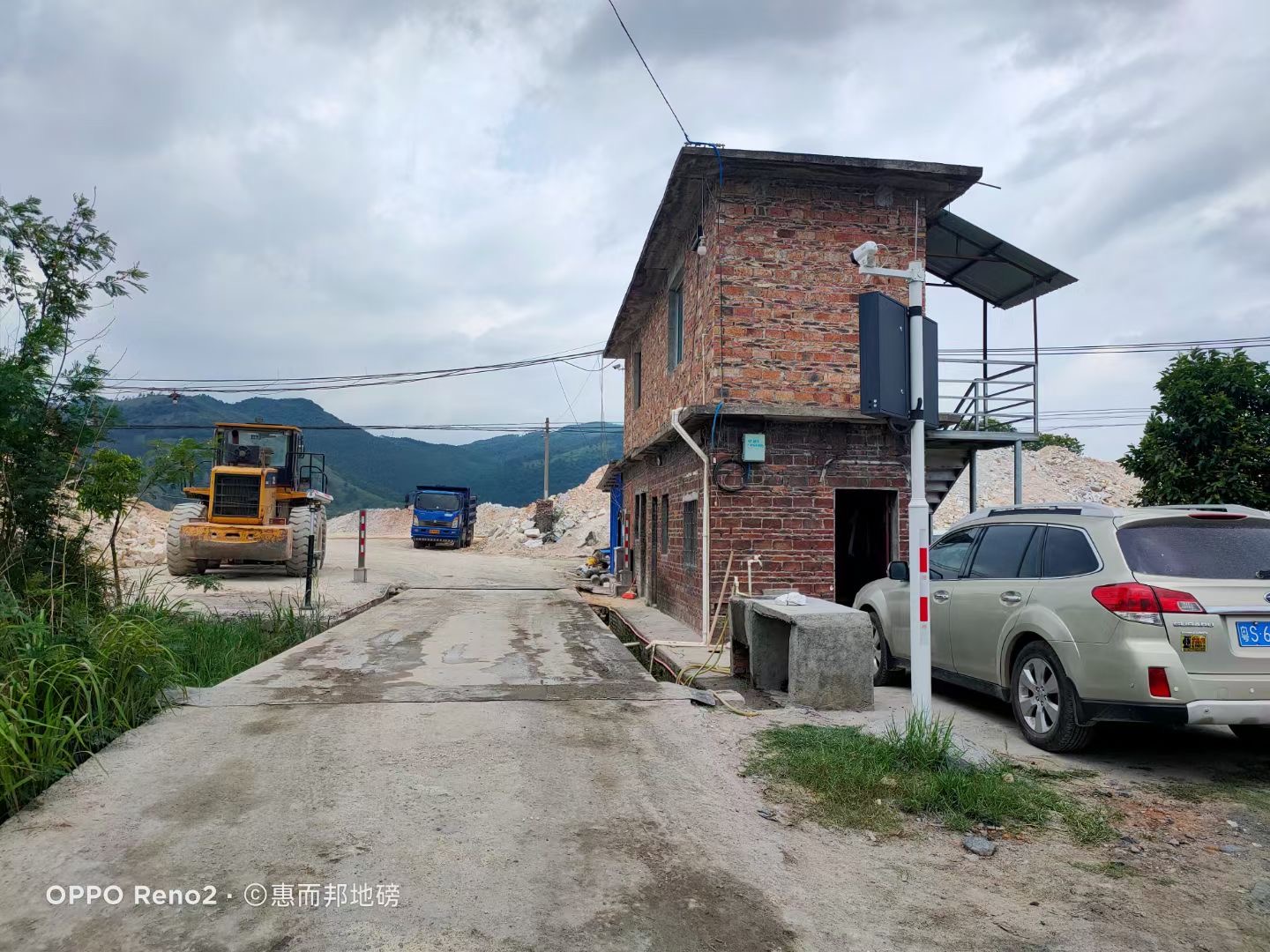

廣東清遠礦山地區地磅稱重管理係統大部分的信息采集工 作由司鎊員手動完成，不僅耗時，而且誤差率大，沒有有效 的監控手段，容易滋生人為舞弊行為造成經濟損失。在實地觀查清遠礦山地磅係統現狀以後，提出地磅無人值守係統改造升級方案，以下詳細闡述了該無人值守係統的構 架及設備連接方案，對改造後係統能實現的功能詳細一一分解。

改造後 的無人值守係統地磅是專門針對企業生產計量而設計，地磅在無人幹預的情況下迅速、準確、安全、穩定、可靠的 完成整個稱重的流程，實現計量過程中數據信息采集的全自 動化，並實現數據聯網與共享，在保證信息采集的準確性和 公證性的同時大大降低人員的勞動強度，提高工作效率，徹 底堵住計量中的漏洞。

係統方案設計係統構架
遠程稱重係統包括：發卡管理係統，集控中心管理係統， 前端服務係統，後台服務係統，WEB報表統計查詢係統等五 個部分組成。
（1）發卡管理係統：負責智能卡製卡、發卡、回收管理。
（2）集控中心管理係統：鎊工通過集控中心管理係統監 督車輛過鎊信息，正常情況下不需要幹預，係統自動完成稱重。
（3）前端服務係統：由本地控製客戶端軟件、現場控製 櫃和其他外設組成，通過采用信息技術、自動化技術、網絡 技術、視頻監控技術，實現防作弊過程報警，稱重過程視頻 監控，紅外對射信號采集，交通設備智能管控，車號和業務 信息自動識別，LED大屏幕顯示和語音提示等功能，實現全麵、 準確、及時、可靠的計量數據采集和防作弊控製。
（4）後台服務係統：
稱重數據服務器：裝有MS SQL SERVER 2008數據庫服務器軟件，用於集中存貯所有的計量相關業務數據。包括： 計量數據、日誌數據、基礎數據等。
應用服務器：裝有係統的應用服務器軟件，用於計量數 據的WEB聯網發布、報表查詢請求處理，從數據庫進行數 據讀寫，返回客戶端，客戶端隻能訪問應用服務器，而不能 直接訪問數據服務器，保證數據庫服務器的安全。包括：權 限管理係統、報表係統、係統配置維護係統等。
業務流程檢查：通過係統配置的業務檢測車輛行駛是否 符合規定進行核實，不符合規定將信息通知集控中心。
（5）WEB報表統計查詢係統：負責提供計量數據的自定 義條件報表、明細報表、匯總報表、年/月/日統計報表。統 計報表數據可導出Excel文件。客戶端可通過網絡及時查詢 計量數據，實現及時數據共享和數據安全管理。

設備連接方案
（1）前端服務器放置現場控製櫃內，連接並控製現場外 設動作。

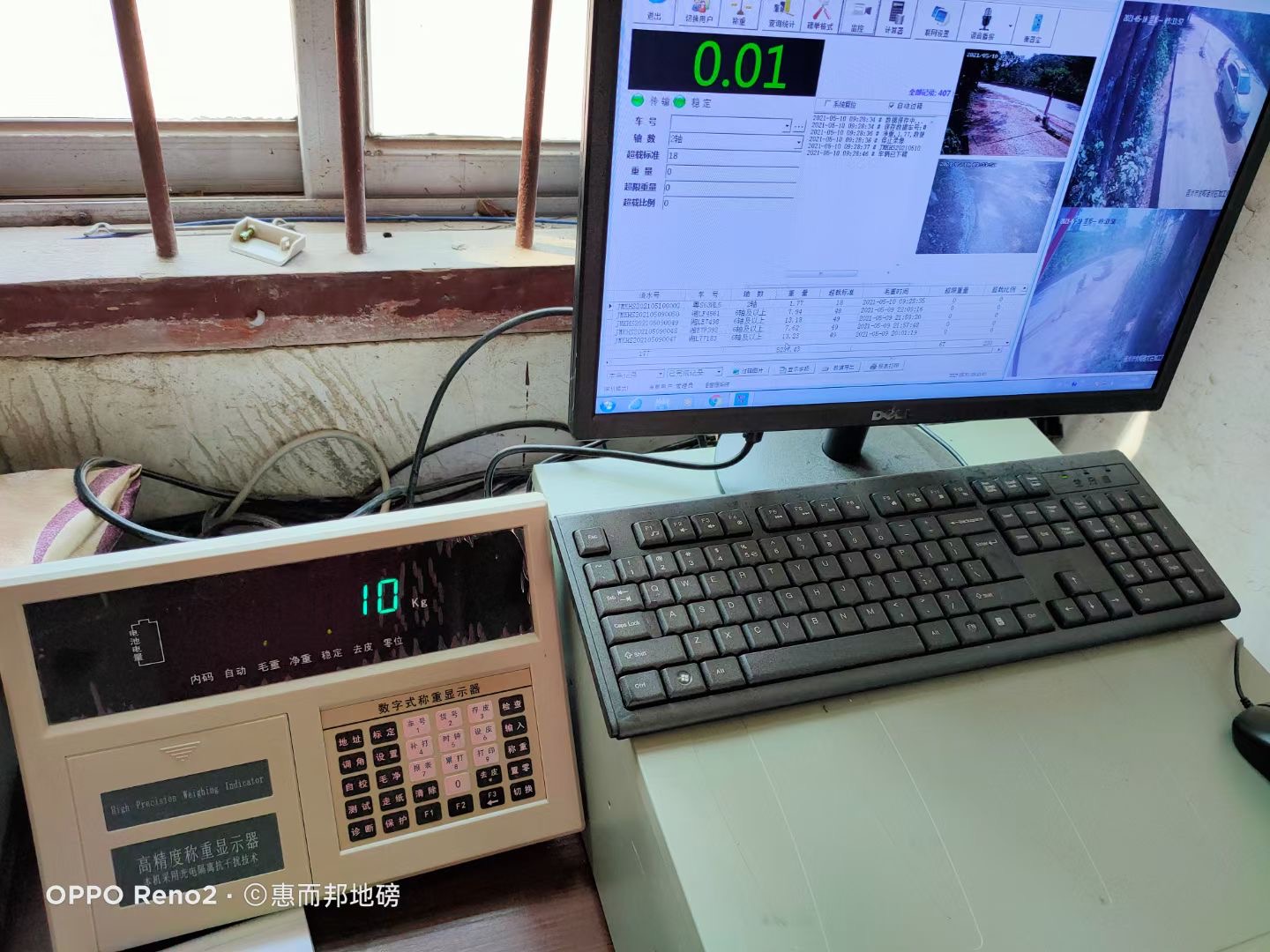

（2）鎊房遠程終端安裝在計量中心，連接後台服務器係統， 實現遠程管理。
（3）計量中心安裝對講主機，通過網絡與現場對講分機 通訊。
（4）發卡管理係統安裝在門衛端，負責RFID卡製卡和 發卡管理。
（5）地磅，光柵，紅綠燈，RFID卡讀寫器與前端服務 器連接。
（6）小票打印機，數字語音，監控抓拍，LED顯示屏與 服務器連接。

前端服務器：自動控製地磅外圍設備，采集係統外圍 硬件設備動作信號，按向向硬件設備發出動作指令。
RFID讀寫器：實時讀取固定在車輛上的RFID標簽信息， 自動校驗合法性，自動控製上秤欄杆機抬起允許車輛上秤。

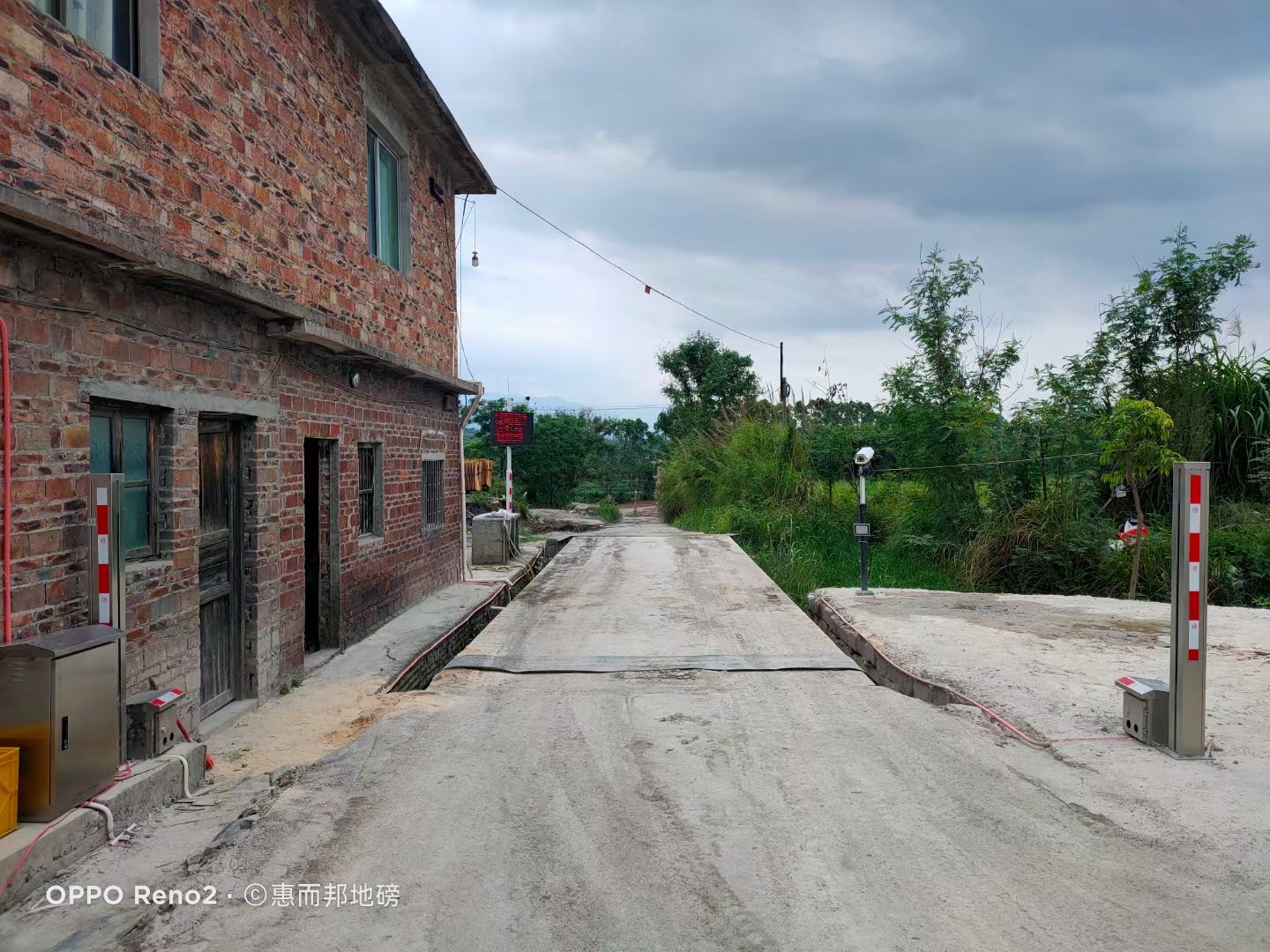

光柵：地磅前後兩端安裝單光速或雙光束光電開關檢 測裝置，用於檢測車輛十分完全駛上秤台，防止車輛在沒有 完全上秤台或者多台車輛同時上秤情況下稱重。
智能語音係統：係統根據車輛上衡情況，語音自動提醒 車輛調整車位，對不符合計量流程的車輛進行語音警告，計 量完成提示車輛下衡。
紅綠燈：係統根據車輛計量完成情況，通過交通燈提醒 司機上磅、下磅。
監控：係統通過配置攝像機，可利用圖像抓拍技術，攝 像機抓拍為近景圖片，或者攝像機拍攝實時畫麵。攝像機采 用網絡高清攝像機，有效監控距離為10米以內，為企業的管 理人員提供了有效的追溯證據。

LED：係統根據車輛的計量信息，顯示車輛車號、毛/皮/淨重信息，出現異常數據，及時發現與管理人員聯係。

稱重流程
（1）汽車駛入地磅前檢查是否符合業務流程。
（2）地磅稱重時檢查光柵是否遮擋，保證單車過磅。
（3）稱重完畢檢查車重是否超差，有超差現象立即報警。
2.4涉及的業務
（1）流程節點暫時設置三個節點類型，分別為裝點，地磅，卸點。
（2）裝點：采場、破碎站成品礦，粗甩、細甩，井下小斜坡道。
（3）地磅：地磅A，地磅B。
（4）卸點：原礦倉，排土場，碎礦料廠，內運修路。
（5）碎礦料廠，內運修路不安裝設備，依據流程判斷。
（6）地磅節點將車輛信息和稱重信息對應並保存到本 地數據庫。
（7）由裝點提供物料信息，汽車衡提供稱重信息，卸點 提供流程結束信息。
（8）將合法數據上傳到上級礦業mes係統，當次上傳失 敗時，下次上傳時把未上傳的合法數據繼續上傳。

3.係統主要功能
（1）係統自動讀取車輛稱重數據，數據自動保存和上傳， 計量過程不需要人工參與，提高效率，防止人為作弊。
（2）車輛粘貼RFID電子標簽，計量過程中RFID卡信息 與過磅信息對應，確保計量車輛信息準確。
（3）軟件具有多種防作弊功能，可確保稱重過程中的計 量數據安全可靠。
紅外對射裝置檢測車輛上磅情況，與語音係統聯動，確 保車輛完全上磅。車輛未完全上秤時不允許稱重，防止計量 數據錯誤。可有效防止跟車稱重、不完全上秤稱重。
外部車輛進行計量時進行皮重超差報警（超差數量根據客戶確定）。
（4）發卡集中管理，RFID電子標簽管理，實現RFID卡 與車輛綁定。
（5）業務節點可管理。可以根據業務增加或刪減節點。 可以用節點設定合法路線，完成合法路線為一次有效數據。
（6）報表查詢。可以按車隊名稱查詢產量。可以按時間 節點查詢產量。可以按車輛過磅重量排序。可以導出excel。
（7）監控設備每個固定點龍門架上安裝一個數字攝像頭 接入到無人職守係統的統一 NVR中。NVR接入視頻監控係統。
（8）稱重係統具有多級權限管理，一級為司磅員，負責 基本過磅操作；二級為管理員，負責係統參數設定；三級為 係統管理員，負責基礎數據管理維護。高級權限具有低級權 限的全部操作功能。各級功能權限可係統設置。
（9）信息化管理功能，便於計量數據共享。軟件具有自 動上傳下載數據接口，可將交易數據上傳到第三方信息係統。

設備狀態信息可在稱重服務器上集中管理，管理人員可 及時了解設備運行狀態，減少故障停機時間。
自從係統實施後，過磅車輛能在無人幹預的情況下，迅速、 準確、安全、穩定、可靠的完成整個稱重的流程，過磅智能 化程度高，可以優化人員配置，另外還可以防止過磅舞弊行為， 提高了礦山的整體經濟效益。地磅更新速度不算太快，但與舊地磅相比不管是功能還是技術提升還是非常大的，可根據自身條件來選擇是否更新加裝更好的。
