第一章 技術參數
1、型 號： D2008-W 和 D2008-WP 不鏽鋼殼+橡膠按鍵
D2008-W+和 D2008-WP+ 不鏽鋼殼+橡膠按鍵
2、數字傳感器接口：
通信方式 RS485
信號傳輸距離 在接 12 數字傳感器情況下總線可接至 30 米，如需更長，請與本公司聯係傳輸波特率 9600、19200bps
激勵電源 DC12~14.8V
數字接口能力 最多可接 16 個數字傳感器支持通信協議 C 型、E 型和K 型數字協議
3、顯示： 7 位LED 數碼管，7 個狀態指示符。
4、鍵盤
數字鍵 0 ~ 9
功能鍵 24 個（10 個與數字鍵複合）
5、時鍾： 可顯示年、月、日、時、分、秒，自動閏年、閏月；

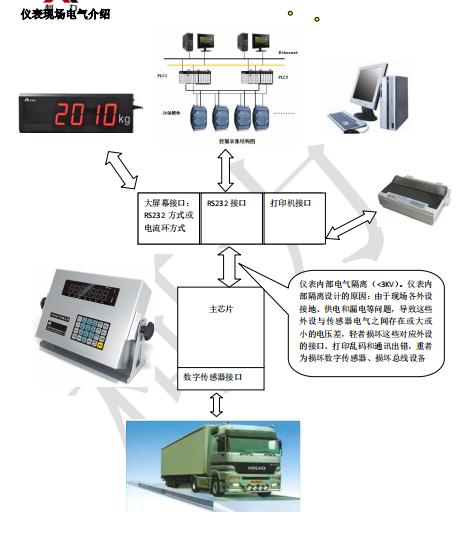

6、大屏幕顯示接口 (與傳感器接口電氣隔離)
傳輸方式 電流環和 RS232
傳輸波特率 600bps
7、串行通訊接口 (與傳感器接口電氣隔離)
傳輸方式 RS232 ,RS485
波特率 600/1200/2400/4800/9600/19200 可選
8、打印接口 (與傳感器接口電氣隔離)
配置標準並行打印接口，可配接 EPSON LQ-300K＋Ⅱ、EPSON LQ-300K、EPSON LQ-680K 、EPSON LQ-730K 、EPSON LQ-1600K（＋）、KX-P1131、KX-P1121、得實
DS-300、得實 DS1900、映美 FP560K 及映美 LQ-350K 等寬行打印機及外接 POS58 機煒煌 WH-T2AR10-00ABPB，中崎 AB-300K 打印機。P 帶熱敏微打（寬*紙直徑57mm×φ 30）， P1 帶針式微打（寬*紙直徑 44mm×φ 40）。
9、數據儲存
10、使用環境
可貯存 1000 組車號皮重，3500 組最新稱重記錄，300 組最新不完整稱重記錄，
6 組最新過載記錄。
電源輸入 AC110~220V 50~60HZ DC 12V
使用溫度 0℃ ~ 40℃
儲運溫度 -25℃ ~ 55℃
相對濕度 ≤85%RH
第二章 秤台調試步驟指南
|
|
第二節、儀表與大屏幕的連接使用
可接柯力或耀華大屏幕，接法如下
1. RS232 接法
2. 電流環接法
第三節、儀表與電腦的連接使用
|
|
|
|
儀表的 PC 接口定義 儀表與電腦的 RS232 連接
第四節、儀表與蓄電池的連接使用
儀表內部自帶電池充電功能模塊。蓄電池請使用 12V/7Ah。
第四章 數字傳感器調試
第一節 修改傳感器通信地址和秤台數字傳感器組秤
建議衡器廠調秤技術員在確定各傳感器的地址分布時能夠統一，便於今後的秤台維護，如圖 4.1.1。
圖 4.1.1
方法 1、C 型數字傳感器修改傳感器通信地址和設置傳感器類型和個數
1.1 、C 型數字傳感器的傳感器地址修改，傳感器必須單個接線修改（在接線盒上拆除其他傳感器的綠、白線），且數字傳感器地址修改必需從 1 到 n 設定（n 為秤台上傳感器數量），否則無法正常通信。
操作方法見下表：（注：檢查單隻 E 型、K 型數字傳感器是否好壞、也參考下表進行操作）
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【地址】 |
C-CodE |
輸入標定密碼，在之後的說明中，不再描述輸密碼操作 |
|
2 |
按【888888】 |
C- - - - - - |
出廠初始密碼為“888888” |
|
3 |
按【輸入】 |
FunC 00 |
選擇功能類別號 0：單個設地址 |
|
4 |
按【輸入】 |
S Adr |
手動掃描所接的數字傳感器 |
|
5 |
按【輸入】 |
--- |
掃描中，掃描成功後自動進入下一步 注：若掃描時數字傳感器或儀表不能正常通訊儀表提示Err adr。 |
|
6 |
|
Xd** n## |
X: 傳感器通信協議 1:柯力 C 型 2:柯力E 型 3:柯力K 型 d**數字傳感器的原通信地址 n##新的通信地址 01(範圍為 01~16) |
|
7 |
按【0】【1】 |
Xd** n01 |
如：修改為 1 號傳感器通訊地址 |
|
8 |
按【輸入】 |
******. |
設置成功顯示該數傳內碼 E、C 型可以顯示內碼，K 型當密碼不一致時不顯示內碼 |
|
9 |
按【輸入】 |
S Adr |
返回至步驟 3，按【稱重】回到稱重界麵 |
1.2 、 接上述操作，地址修改完畢後需再進行自動組秤。操作方法見下表：（標定開關需打開）
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按觸點標定開關 注：如未按觸點標定開關，儀表顯示 Err 91 報警 |
||
|
2 |
按【地址】 按【1】 |
FunC 0 FunC 1 |
選擇功能類別號 1，按地址號掃描傳感器，並完成自動組秤。 |
|
3 |
按【輸入】 |
--- dno 8 |
掃描中 顯示掃描到 8 隻傳感器地址 |
|
4 |
按【輸入】 |
SurE 0 |
不保存/保存掃描結果 0：不保存；1：保存 |
|
5 |
按【1】 |
SurE 1 |
保存 |
|
6 |
按【輸入】 |
***** |
稱重界麵 |
方法 2、 對 E 和 K 型數字傳感器修改通信地址
E 和 K 型數字模塊的傳感器修改地址有兩種方法，方法 1：如 C 型數字傳感器操作，單個接線修改地址，操作完畢後再自動組秤【FunC 01】，參考；方法 2：E 和 K 型數字模塊的傳感器支持自動組網，直接將所有傳感器線接好後，進行自動組網操作，操作完畢後將進入壓角設地址操作步驟。操作方法見下表：
|
步驟 |
操作 |
顯 示 |
解 釋 |
|
1 |
按觸點標定開關 注：如未按觸點標定開關，儀表顯示 Err 91 報警 |
||
|
2 |
按【地址】 按【3】 |
FunC 00 FunC 03 |
選擇功能類別號 03，E 和K 型數字傳感器自動組網 |
|
3 |
按【輸入】 |
--- no ** |
掃描中 掃描到**個數字傳感器，2 秒後自動跳到下一步 |
|
4 |
|
SurE 0 |
不保存/保存掃描結果 0：不保存；1：保存 |
|
5 |
按【1】 |
SurE 1 |
保存掃描結果，並從 1~n 隨機分配地址 |
|
6 |
按【輸入】 |
noLoAd |
零位確認，此時秤上無重物 |
|
7 |
按【輸入】 把重物（也可以 1 至多個人代替）加載至第一隻傳感器 |
d01 ** |
設定 1 號地址 **為當前所加載位置下傳感器原來的地址 注：如果按【輸入】時提示 Err17，表示對該地址號的傳感器重複確認或存在故障，請按【稱重】，並按第四頁第三節操作方法，查看各數傳的內碼情況。 |
|
8 |
按【輸入】 |
d02 ** |
確認 2 號地址 把重物或 1 個人加載到 2 號傳感器上 |
|
9 |
按【輸入】 |
------ |
依次將重物或人加載在每個傳感器上，儀表依次按【輸入】後，自動設定從 1 至n 號數字傳感器地址。 |
|
10 |
按【輸入】 |
End |
壓角完畢自動退出，回到稱重狀態 |
第二節 壓角識別秤台各角位下的數傳地址
當調試人員不清楚傳感器地址的分布和傳感器有沒有壓實，可通過如下方法進行測試 。操作方法見下表：
|
步驟 |
操作 |
顯示 |
解釋 |
|
|
1 |
按【測試】 |
S-CodE |
輸入測試密碼密碼 |
|
|
按【111111】 |
S- - - - - - |
密碼固定為“111111” |
||
|
按【輸入】 |
tESt |
00 |
測試主界麵 |
|
|
2 |
按【6】 |
tESt |
6 |
選擇功能類別號 6 進入壓角識別地址 |
|
3 |
按【輸入】 |
Adn |
-- |
--為儀表等待重物加載狀態 |
|
4 |
把重物（也可用 1 至多個人代替）加載 3 號傳感器上 |
Adn |
03 |
顯示當前所壓的傳感器地址 注：03 表示當前所壓的傳感器地址，如重物或人移到其他傳感器上，儀表顯示其他傳感器地址 |
|
5 |
按【輸入】 |
tESt |
00 |
回到測試主界麵，或按按【稱重】回到稱重界麵 |
第三節 查看各角位內碼
為了保證角差係數修正的精度和秤的長期穩定性，數字稱重係統需對基礎和機械安裝進行調整。傳感器組網成功後，需用重車對秤台壓實，可通過查看各角位的內碼，了解傳感器的受力狀況，用薄鐵片對受力較小傳感器進行調整。安裝良好的秤體，空秤時同“軸”對應的傳感器角位內碼應比較接近。
例如一台 60t（3×12 米）的秤台，自重 10t（如下圖）
|
② ④ ① ③ |
⑥ ⑤ |
經檢查內碼為① 800 ②1200 ③2460 ④2000 ⑤1140 ⑥1180 ，其中四邊①、②、⑤、⑥ 號四個傳感器承重相近，中間③、④兩個號也同樣，但應是四周四個傳感器內碼值的兩倍（近似）。現場一定要防止出現明顯“翹翹板”現象，如圖②與③內碼偏大。
操作方法見下表：
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【測試】 |
S-CodE |
輸入密碼 |
|
2 |
按【111111】 |
S- - - - - - |
密碼固定為“111111” |
|
3 |
按【輸入】 |
tESt 0 |
選擇功能類別號 0 查各傳感器內碼 |
|
4 |
按【輸入】 |
dd 01 |
顯示 01 號傳感器地址號，如需查看其他傳感器地址內碼，直接輸入要查看內碼的傳感器號 |
|
6 |
按【輸入】 |
E ******. |
顯示 01 號傳感器內碼，內碼=傳感器內碼*角差係數 |
|
7 |
按【輸入】 |
dd 02 |
顯示 02 號傳感器地址號 |
|
8 |
按【輸入】 |
…… |
顯示**號傳感器地址或內碼 |
|
9 |
按【輸入】 |
tESt 0 |
測試主界麵，或按【稱重】回到稱重界麵 |
注：步驟 6：按【毛/淨】可以選擇查看除去空秤時內碼【*.*.*.*.*.*.*.】還是不除去空秤時內碼【*******.】， 如：空秤時這隻傳感器內碼為 500，則在除去空秤時內碼狀態下顯示 0。
第四節 角差修正
秤體調平並用重車壓來回實後就開始角差修正。儀表提供了現兩種自動修正和兩種手動修正方式。
一、自動角位角差修正
操作方法見下表：
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按觸點標定開關 （注：如未按觸點標定開關，儀表顯示Err 91 報警） |
||
|
2 |
按【調角】 |
C-CODE |
輸入標定密碼 |
|
3 |
按【888888】 |
C- - - - - - |
出廠初始密碼為“888888” |
|
4 |
按【輸入】 |
ACty 0 |
選擇功能類別號 0 進入自動角差調整 |
|
5 |
按【輸入】 |
noLoAd |
空秤確認，秤上無重物，並等穩定指示燈亮。 |
|
6 |
按【輸入】 |
--- dCr -- |
讀取秤台穩定數據中 --為儀表等待重物加載狀態 |
|
7 |
如加載重物到 2 號腳上 |
dCr 02 |
顯示 02 號傳感器地址號 |
|
8 |
按【輸入】 |
PASS dCr 02 |
確認該傳感器數據記錄成功。 |
|
9 |
--- |
--- |
如重物或人移到其他傳感器上，儀表顯示其他傳感器地址和數據記錄成功。 |
|
10 |
|
End |
自動角差修結束，回到稱重狀態 |
注：步驟 4：顯示【Err 17】表示因傳感器數量不滿足自動調角條件或傳感器出錯。步驟 4：顯示【Err 17】表示傳感器通訊出錯或秤台不穩定。
步驟 9：當所有傳感器都壓過時，儀表自動計數各角差係數，如果角差係數異常（>1.5 或<0.5）時， 顯示[Err 30]，請查各角差係數,並調整秤台
二、輸入重量角差修正
加載重物到秤台某一傳感器的角位上，若發現重量有偏差，則進行以下操作:
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【調角】 |
ACty 0 |
|
|
2 |
按【1】 |
ACty 1 |
選擇功能類別號 1 進入直接輸入重量值調角 |
|
3 |
按【輸入】 |
AdJ ** |
**表示當前重物所壓的傳感器地址。 |
|
4 |
輸入【實際重量值】 |
--- o****** o 重量值 |
讀取穩定數據中顯示當前重量值 修改為實際的重量 |
|
5 |
按【輸入】 |
PASS 稱重狀態 |
設置結束，返回稱重界麵 |
注：步驟 3：可輸入用戶想調的角位，如重物壓於 1 與 2 號之間，則可通過手動輸入 1 號或 2 號來確定想調哪個角差。如果傳感器個數小於兩個或傳感器地址出錯，儀表將提示【Err 17】。
三、輸入係數角差修正
加載重物到秤台某一傳感器的角位上，若發現重量有偏差，則進行以下操作:
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【調角】 |
ACty 0 |
|
|
2 |
按【2】 |
ACty 2 |
選擇功能類別號 2 進入輸入角差係數 |
|
3 |
按【輸入】 |
SAdJ ** |
直接設置第**號的角差係數 |
|
4 |
按【0】【1】 |
SAdJ 01 |
如設置 1 號的角差係數 |
|
5 |
按【輸入】 |
*.****** |
第 01 號的角差係數 |
|
6 |
按【100120】 |
1.00120 |
修改第 01 號的角差係數 |
|
7 |
按【輸入】 |
SAdJ ** |
依次修改網內其餘傳感器的角差係數或按【稱重】回到稱重界麵 |
注：步驟 5:儀表出廠時各角差係數為 1.00000。注：手動輸入角差係數範圍 0.5~1.5。（角差係數偏離 1.00000
越大，則秤的安裝狀況越不理想）。
四、軸調角功能
汽車衡現場調角時，由於沒有單個壓角調角的條件， 可采用以下臨時方法進行調試：
軸方式全自動調角修正，要求傳感器地址按軸排列， 第一軸對應的傳感器地址為 01，02；第二軸對應的傳感器地址為 03，04；以此類推（見右圖）。
注 1：先將秤台安裝水平度調好，此時可通過查看各傳感器內碼來完成；一般情況下，在空秤時軸方向的內碼要相近，秤台麵下的各傳感器不可出現明顯的“翹翹板”現象。
注 2：軸調角時，如果沒有單個壓軸設備，則可用兩軸車，且須滿足以下條件：
（1） 車輛前軸與後軸距離不得超過一節秤台麵的長度；
（2） 車輛總重最好在 10 噸以上，如果不足則裝載重物到車上；
（3） 重量最好明顯偏重於某一軸，如後軸；
（4） 壓角步驟為：車輛先按某一方向壓軸，再倒頭開上秤壓最後一邊沒有壓過的一個軸如第 3 軸如下圖
步驟 1、壓第 1 軸: 步驟 2、壓第 2 軸: 步驟 3、車輛倒頭上秤壓第 3 軸
表 4-4-2 軸調角
|
步驟 |
操作 |
顯示 |
解釋 |
|||
|
1 |
按觸點標定開關 |
|
|
（注：如未按觸點標定開關，儀表顯示 Err 91 報警） |
||
|
2 |
按【調角】 |
C-CodE |
輸入標定密碼 |
|||
|
3 |
按【888888】 |
C- - - - - - |
出廠初始密碼為“888888” |
|||
|
4 |
按【輸入】 |
ACty |
3 |
選擇功能類別號 3 進入自動軸差調整 |
||
|
5 |
按【輸入】 |
noLoAd |
空秤確認，秤上無重物，並穩定指示燈亮 |
|||
|
6 |
按【輸入】 |
--- dCr |
-- |
讀取秤台穩定數據中 將重物壓在某一軸上，儀表顯示所壓傳感器的軸號** |
||
|
7 |
按【輸入】 |
--- PASS dCr |
-- |
讀取秤台穩定數據中 確認完所有傳感器稱重數據。 將重物壓在其它軸上，儀表顯示所壓傳感器的軸號** |
||
|
8 |
--- |
--- |
--- |
|||
|
9 |
|
End 稱重狀態 |
自動角差修結束 |
|||
注：步驟 3：顯示【Err 17】表示因傳感器數量不滿足自動調角條件或傳感器出錯。
步驟 4：顯示[ --- ]表示正在讀取穩定數據中，如果 5 秒內沒有讀到穩定數據時顯示[ctnu 0]
如：儀表顯示[ctnu 0] 輸入 0：取消本次操作，直接返回稱重狀態。
輸入 1：重新再讀取穩定數據。
輸入 2：將當前讀取到的稱重數據作為穩定數據處理。
步驟 9：當所有傳感器都壓過時，儀表自動計數各角差係數，如果角差係數異常（>1.5 或<0.5）時， 顯示[Err 30]，請查各角差係數,並調整秤台
第五章 標定調試
第一節 標定
一、按下表步驟進行標準標定調試。（注：如現場標定物已加載在秤台上，需跳過零點標定時，請參考下表在步驟 11 時按【"】跳過零點確認，直接到加載點標定操作。）
|
步驟 |
操作 |
顯示 |
注解 |
|
|
|
按觸點標定開關 |
|
（注：如未按觸點標定開關，儀表顯示 Err 91 報警） |
|
|
1 |
按【標定】 |
C-CodE |
需輸入密碼 |
|
|
2 |
按【888888】 |
C****** |
輸入標定密碼，出廠初始密碼為“888888” |
|
|
3 |
按【輸入】 |
E |
*** |
顯示當前分度值 |
|
4 |
按【!或"】 |
E |
10 |
輸入分度值：1/2/5/10/20/50/100 可選例如：10 |
|
5 |
按【輸入】 |
dC |
0 |
輸入小數點位數（0~3）例如：無小數點 0 注：小數點改變後，將自動清除所有稱重記錄與車號皮重 |
|
6 |
按【輸入】 |
【Pn VWXYZ】 |
顯示係統參數 V：使用場合 W：淨重下置零範圍X：零點跟蹤範圍 Y ：手動置零範圍Z：開機置零範圍（注 5-1）例如 13455 |
|
|
7 |
按【13455】 |
Pn13455 |
輸入係統參數（默認） |
|
|
8 |
按【輸入】 |
FLt |
2 |
顯示當前濾波參數範圍 0~4，數字越大濾波強度越強，例如 2。 |
|
9 |
按【輸入】 |
F****** |
顯示滿量程值，超載報警值 = 滿量程值+9*E |
|
|
10 |
按【050000】 |
F050000 |
輸入滿量程值 |
|
|
11 |
按【輸入】 |
noLoAd |
零位確認，此時秤上無重物，並等穩定指示燈亮後按【輸入】。 按【"】以當前工作零點做為零點，並跳至第一加載點操作 |
|
|
12 |
按【輸入】 |
ALoAd 1 A000000 |
讀取穩定數據中 標定第一加載點 |
|
|
13 |
按【010000】 |
A010000 |
加載砝碼並等穩定指示燈亮後，輸入秤上砝碼實際重量。例如： 10000 按【檢查】第一加載點標定完成後，再重新進入步驟 12 進行多點標定； 按【輸入】，兩點標定結束並退至稱重界麵 |
|
14 |
按【檢查】 |
bLoAd 2 b000000 |
讀取穩定數據中 標定第二加載點 |
|
15 |
按【20000】 |
b020000 |
加載砝碼並等穩定指示燈亮後，輸入秤上砝碼實際重量。例如： 20000 |
|
16 |
按【輸入】 |
End 稱重狀態 |
標定結束 |
注：步驟 6（注 5-1）：Pn 參數的設置方法
Pn 參數各數據位代表的含義和參數範圍見表 5-1-2、5-1-3、5-1-4、5-1-5、5-1-6。
（表 5-1-2）
|
V 的值 |
- |
|
使用場合 |
備用 |
（表 5-1-3）
|
W 的值 |
0 |
1 |
2 |
3 |
|
淨重下置零範圍 |
不使用 |
1e |
2e |
3e |
如果當前儀表狀態符合淨重下置零範圍條件，則儀表退出淨重狀態，並置零。否則顯示[Err 19]。
（表 5-1-4）
|
X 的值 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
零點跟蹤範圍 |
不跟蹤 |
0.5e |
1.0e |
1.5e |
2.0e |
2.5e |
3.0e |
3.5e |
4.0e |
4.5e |
（表 5-1-5）
|
Y 的值 |
0 |
1 |
2 |
3 |
4 |
5 |
|
按【置零】鍵的置零範圍 |
0%F.S |
2%F.S |
4%F.S |
10%F.S |
20%F.S |
100%F.S |
（表 5-1-6）
|
Z 的值 |
0 |
1 |
2 |
3 |
4 |
5 |
|
開機置零範圍 |
0%F.S |
2%F.S |
4%F.S |
10%F.S |
20%F.S |
100%F.S |
當開機置零範圍不為 100%FS 時，儀表將關閉自動置零功能。當開機置零範圍為 0%FS 時，儀表將不進行開機置零.
第二節 分度值自動切換和標定線性
以下步驟中 8、9、10 和 11 中的 n 和 h 代表分度值切換點。
|
步驟 |
操作 |
顯示 |
解釋 |
|
|
|
按觸點標定開關 （注：如未按觸點標定開關，儀表顯示Err 91 報警） |
|||
|
1 |
按【設置】 |
PSt 00 |
|
|
|
2 |
按【輸入】 |
C-CodE |
|
|
|
3 |
按【888888】 |
C- - - - - - |
輸入標定密碼，出廠初始密碼為“888888” |
|
|
4 |
按【輸入】 |
E 10 |
顯示當前分度值，按【!或"】選擇分度值 1、2、5、10、20、50 和 100 |
|
|
5 |
按【輸入】 |
dC 0 |
當前小數點位數（0~3）（小數點更改後，建議清除所 有稱重記錄與車號皮重） |
|
|
6 |
按【輸入】 |
【Pn VWXYZ】 |
顯示係統參數 V：使用場合 W：淨重下置零範圍X：零點跟蹤範圍 Y：手動置零範圍 Z：開機置零範圍 例如 13455 |
|
|
7 |
按【13455】 |
Pn13455 |
輸入係統參數 |
|
|
8 |
按【輸入】 |
FLt 2 |
顯示當前濾波參數範圍 0~4，數字越大濾波強度越強 |
|
|
9 |
按【輸入】 |
F030000 |
顯示滿量程值，超載報警值 = 滿量程值+9*E |
|
|
10 |
按【輸入】 |
n****** |
分度值切換點 1 |
|
|
11 |
按【0】 |
n001000 |
例如 001000，（注：000000 不使用分度值切換功能） |
|
|
12 |
按【輸入】 |
h****** |
分度值切換點 2 |
|
|
13 |
按【0】 |
h002000 |
例如 002000，（注：000000 不使用分度值切換功能） |
|
|
14 |
按【輸入】
按【↓】按【↓】 |
A ******* L****** Lh***** |
顯示標定參數，不要輕易修改：如不需查看，可按【稱重】鍵退出標定狀態，按【↓】鍵不保存當時的操作界麵輸入值。(換表時可直接輸入數據,實現免標定) 說明： |
|
注：步驟 9 至 12：儀表提供三段分度值自動切換功能。可設置兩個分度值切換點：當毛重小於分度值切換點 1，顯示分度值自動向下切換 1 檔（例如：分度值為 10kg 自動切換到 5kg）；當毛重大於分度值切換點 2，顯示分度值自動向上切換 1 檔（例如：分度值 10kg 切換到 20kg）。切換點設為“000000”，表示不使用相應的切換功能，分度值為 1 時，不能向下切換分度值。（分度值的大小應符合實際係統精度情況， 切不可盲目使用過小的分度值，導致儀表顯示跳動或漂移，檢定時不得向下切換分度值）
注：步驟 6：如果沒有進行第二段標定，則第二段分界點 AD 碼均為標誌數字 9999999。此 AD 碼為（傳感器總內碼*10）+1000000
第六章 其他操作
第一節 日期時間設置
（注：定時關機功能開啟後，將不能修改日期）
|
|
按【↓】
按【↓】按【↓】 |
b ******* o****** oh***** |
A ：零位AD 碼 L、LH：為第一段標率b：第二段分界點 AD 碼，o、oH：為第二段標率 |
|
15 |
|
稱重狀態 |
參數設置結束 |
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【時鍾】 |
d12.05.13 |
顯示當前日期 |
|
2 |
按【數字鍵】 |
d17.04.22 |
輸入正確日期 |
|
3 |
按【輸入】 |
PASS d17.04.22 |
修改完成 顯示修改後日期(當定時關機時間不是 99.99.99 時，儀表禁上修改日期) |
|
4 |
按【輸入】 |
t12.53.48 |
顯示當前時間 |
|
5 |
按【數字鍵】 |
t12.53.30 |
輸入正確時間 |
|
6 |
按【輸入】 |
PASS t12.53.31 |
修改完成 顯示修改後時間 |
|
7 |
按【稱重】 |
---- |
回到稱重界麵 |
注：如隻是檢查當前日期和時間，不需按任何數字鍵，按【輸入】或【時鍾】自動進行切換查看。
第二節 標定密碼管理
密碼管理包括加密選擇、密碼修改和隨機碼解鎖。
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【設置】 |
PSt 00 |
標定開關需打開 |
|
2 |
按【2】【0】 |
PSt 20 |
選擇參數/功能類別 20 進行標定密碼的修改 |
|
3 |
按【輸入】 |
C-CodE |
輸入原標定密碼 |
|
4 |
按【888888】 |
C- - - - - - |
例如 888888 |
|
5 |
按【輸入】 |
n-CodE |
輸入新的標定密碼 |
|
6 |
按【123456】 |
n------ |
例如 123456 |
|
7 |
按【輸入】 |
r-CodE |
重複輸入新的標定密碼 |
|
8 |
按【123456】 |
r------ |
例如 123456 |
|
9 |
按【輸入】 |
PASS 稱重顯示狀態 |
密碼修改成功，返回稱重顯示狀態 |
注：1、步驟 9：為了確保新輸入的密碼的正確性，在這裏要求重複輸入一遍新密碼，如兩次輸入相同則修改成功，顯示【PASS】後自動返回稱重狀態，如兩次輸入的不同則返回步驟 5，要求重新輸入新的密碼。
2、儀表輸入一次標定密碼後，可免輸入標定密碼；儀表再次開機或更改密碼後，需重新輸入。
第三節 測試功能
一、查看超載記錄
儀表可以自動保存超載最多的 6 組記錄，查詢方法見下表。超載記錄在進行成功的標定零點後會自動清空。不能手動清除超載記錄。
|
步驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【測試】 |
S-CodE |
輸入測試密碼， |
|
2 |
按【111111】 |
S- - - - - - |
固定為“111111” |
|
3 |
按【輸入】 |
tESt 00 |
選擇測試類別 |
|
4 |
按【1】 |
tESt 01 |
選擇測試類別：1、查看超載記錄 |
|
5 |
按【輸入】 |
no 01 |
顯示記錄序號 |
|
6 |
按【輸入】 |
d**.**.** |
顯示發生超載的日期 |
|
7 |
按【輸入】 |
t**.**.** |
顯示發生超載的時間 |
|
8 |
按【輸入】 |
******* |
顯示超載的實際重量（不顯示小數點） |
|
9 |
按【輸入】 |
no 02 |
顯示下一組記錄 |
|
…… |
…… |
…… |
…… |
|
10 |
按【輸入】 |
End |
記錄顯示結束 |
|
11 |
按【輸入】 |
tESt 00 |
選擇測試類別 |
|
12 |
按【稱重】 |
----- |
回到稱重狀態 |
二、查看總內碼
總內碼為將每隻傳感器內碼加起來的總和
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【2】 |
tESt 02 |
按【測試】,選擇功能類別號 2 進入總內碼 |
|
2 |
按【輸入】 |
1123. |
顯示總內碼 |
|
3 |
按【輸入】 |
tESt 00 |
選擇測試類別 |
|
4 |
按【稱重】 |
------ |
回到稱重狀態 |
注：步驟 2：按【毛/淨】可以選擇查看除去空秤時內碼【*.*.*.*.*.*.*.】還是不除去空秤時內碼【*******.】。三、查看查看程序配置與版本號
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【3】 |
tESt 03 |
按【測試】,選擇功能類別號 3 進入查看程序配置與版 本號 |
|
2 |
按【輸入】 |
U## $.* |
版本號，## ：版本號 $ ： C 協議 *： C 中文 E 英文 |
|
|
按【輸入】 |
E###.*** |
程序支持協議: ###表示所支持的 E 協議 ***當前協議E 協議 |
|
|
按【輸入】 |
S## * |
鎖機功能版本：##: --表示沒有 01 表示鎖機版本 01 *: -表示沒有啟動S 表示已啟動 |
|
|
按【輸入】 |
E# .K* |
加密標識 #: -表示C 型和 E 型沒有加密 1 表示 C 型和 E 型已加密 *: -表示 K 型沒有加密 1 表示 K 型已加密 |
|
|
按【輸入】 |
------- |
客戶定製信息 1 |
|
|
按【輸入】 |
-------. |
客戶定製信息 2 |
|
3 |
按【輸入】 |
tESt 00 |
選擇測試類別 |
|
4 |
按【稱重】 |
------ |
回到稱重狀態 |
四、查看上次標定零點時各傳感器內碼值
儀表在標定零點時，自動保存各傳感器空秤時的內碼值，在今後秤台進行維護時通過查看各傳感器的空秤內碼與當前各傳感器空秤內碼值的變化量來分析如何維護。如果未標定零點，則此數值將無效。
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【4】 |
tESt 04 |
按【測試】,選擇功能類別號 4 進入原標定零位時各傳 感器內碼 |
|
2 |
按【輸入】 |
rAd 01 |
輸入要查看的傳感器號 |
|
3 |
按【輸入】 |
******. |
顯示 01 號傳感器內碼 |
|
4 |
按【輸入】 |
rAd 02 |
顯示 02 號傳感器內碼 向前查看如：rAd 02 |
|
…… |
…… |
…… |
……,按【毛/淨】可切換為當前內碼-標定點 |
|
5 |
按【稱重】 |
------ |
回到稱重狀態 |
五、查看電池電壓
|
步驟 |
操作 |
顯示 |
解 釋 |
|
1 |
按【5】 |
tESt 05 |
按【測試】,選擇功能類別號 5 進入查看電池電壓 |
|
2 |
按【輸入】 |
U -- |
11.9 表示蓄電池電壓為 11.9V |
|
3 |
按【輸入】 |
tESt 00 |
|
五、壓角識別地址
|
步驟 |
操作 |
顯示 |
解 釋 |
|
1 |
按【6】 |
tESt 06 |
按【測試】,選擇功能類別號 6 進入壓角識別地址 |
|
2 |
按【輸入】 |
And -- |
-- 表示沒有識別，可能沒有正常開機置零或用於壓角的物體太輕。 數字：所壓角對應的傳感器地址號 |
|
3 |
按【輸入】 |
tESt 00 |
|
|
|
六、檢查按鍵功能和儀表PC 接口 RS232 通信功能
|
步驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【8】 |
tESt 08 |
按【測試】,選擇功能類別號 8 檢查按鍵與儀表 PC 接口 RS232 通 信 |
|
2 |
按【輸入】 |
t ** r ## |
**表示儀表麵板上可按的數值，同時儀表也在不停的將此值從PC 接口的 2 腳發送出去。 ##表示儀表 PC 接口中的 3 腳所接收的數值，如果沒有接收到則顯示 [— —]。 如果以上兩值相同則表明此 RS232 接口正常。 當沒有按鍵時**處顯示[— —]，如果此時串口接受發送與接收正常##處將顯示[88]。 |
|
3 |
按【稱重】 |
稱重界麵 |
|
七、開殼檢測和電子鉛封狀態
|
步驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【12】 |
tESt 12 |
按【測試】,選擇功能類別號 12，（要求輸入標定密碼） |
|
2 |
按【輸入】 |
qP U.WXYZ |
開殼檢測狀態 p:電子鉛封曆史記錄 0：無 1： 有 u:電子鉛封當前狀態 0：無 1：開啟 ========================================== W:開殼檢測電路 0：正常 1：異常 -:不支持x:開殼檢測電池狀態 0：正常 1：異常 -: 無 效 y:開殼曆史記錄 0：無 1：已開殼 -:無效z:當前開殼狀態 0：關閉 1：打開 -：無效 |
|
3 |
按【輸入】 |
dXX.XX.XX |
如果有電子鉛封，則會顯示對應的開啟日期否則顯示 d00.00.00 |
|
4 |
按【輸入】 |
tXX.XX.XX |
如果有電子鉛封，則會顯示對應的開啟時間 否則顯示 t00.00.00 |
|
5 |
按【輸入】 |
tESt 00 |
|
八、物聯網狀態檢測及 WIFI 配置
|
步驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【13】 |
tESt 13 |
按【測試】,選擇功能類別號 13，（要求輸入標定密碼） |
|
2 |
按【輸入】 |
L WX-YY |
開殼檢測狀態 W:通訊方式 S：GPRS F：WIFI r:有線網絡X:與服務器連接 0：未連接 1：已連接 YY:信號強度 0~32：信號強度 >32：異常代碼注：在 WIFI 通訊方式下，配置方法如下: 1、按【檢查】，儀表將進入一鍵配置 WIFI 界麵【 --- 】，此時請通過手機進行配置。 2、按【F1】，儀表將進入 AP 配置 WIFI 界麵【 --- 】，此時請通過手機進行配置。(按【F1】鍵無反應，則說明當前軟 件版本不支持) |
|
3 |
按【輸入】 |
N1 WWWW |
通訊模塊編號：WWWWXXXXYYYYZZZZ |
|
4 |
按【輸入】 |
N2 XXXX |
通訊模塊編號：WWWWXXXXYYYYZZZZ |
|
5 |
按【輸入】 |
N3 YYYY |
通訊模塊編號：WWWWXXXXYYYYZZZZ |
|
6 |
按【輸入】 |
N4 ZZZZ |
通訊模塊編號：WWWWXXXXYYYYZZZZ |
|
7 |
按【輸入】 |
tESt 00 |
|
九、儀表 ID 號
|
步驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【14】 |
tESt 14 |
按【測試】,選擇功能類別號 13，（要求輸入標定密碼） |
|
2 |
按【輸入】 |
dH WWWWW |
儀表 ID 號高 5 位：WWWWWXXXX |
|
3 |
按【輸入】 |
dL XXXX |
儀表 ID 號低 4 位：WWWWWXXXX |
|
6 |
按【輸入】 |
tESt 00 |
|
第四節 PC 通訊參數設置
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|
|
1 |
按【設置】 |
PSt |
00 |
|
|
|
按【1】 |
PSt |
01 |
輸入參數/功能類別號“01” |
|
|
按【輸入】 |
S-CodE |
|
|
|
|
按【111111】 |
S- - - - - - |
輸入密碼，密碼為“111111” |
|
|
2 |
按【輸入】 |
Adr *** |
顯示當前通訊地址（指令方式時才有效） |
|
|
3 |
按【1】 |
Adr 001 |
通訊地址（1~255）例如選 001 |
|
|
4 |
按【輸入】 |
bt |
600 |
串行通訊的波特率 |
|
5 |
按【←或→】 |
bt 9600 |
可選波特率 600、1200、2400、4800、9600 和 19200bps。例如選 9600 |
|
|
6 |
按【輸入】 |
tF * |
顯示當前通訊方式 |
|
|
7 |
按【0】 |
tF |
0 |
通訊方式選擇。例如選 0 具體見附錄 A |
|
8 |
按【輸入】 |
Jn **** |
當前校驗方式 |
|
|
9 |
按【←或→】 |
Jn nonE |
校驗方式選擇，選擇項如下:例如選 nonE nonE：無校驗；odd 奇校驗； EvEn：偶校驗； mArk： 標誌；SPAcE： 空格； |
|
|
10 |
按【輸入】 |
稱重狀態 |
|
|
第五節 網絡參數設置
此網絡指的是RJ45 網絡接口參數
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|||
|
1 |
按【設置】 |
PSt |
00 |
|
||
|
2 |
按【50】 |
PSt |
50 |
輸入參數/功能類別號“50” |
||
|
3 |
按【輸入】 |
S-CodE |
|
|||
|
4 |
按【111111】 |
S - - - - |
輸入密碼，密碼為“111111” |
|||
|
|
按【輸入】 |
oPPEn * |
網絡開關 |
0:關閉 |
1：打開 |
|
|
5 |
按【輸入】 |
EtH IP |
通過按【←或→】選擇設置項 IP 本機 IP 地址 NAP 本機子網掩碼 GATE 本機網關 DNS DNS 服務器地址 S-IP 遠端服務器 IP Port 遠端 服務器 端 口號 （ 端 口號 隻能 設 為 1024~65535，且不能為 8080。） |
|||
|
6 |
按【輸入】 |
IP ***.***. |
設置本機 IP 地址（如：192.168.1.2） |
|||
|
7 |
按【192168】 |
【 192.168.】 |
輸入本地址 IP 前兩位地址 |
|||
|
8 |
按【輸入】 |
***.*** |
|
|||
|
9 |
按【001002】 |
【 001.002】 |
輸入本地址後兩位地址 |
|||
|
10 |
按【輸入】 |
PASS EtH IP |
|
|||
第六節 存儲打印參數設置
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【設置】 |
PSt 00 |
輸入參數/功能類別號 |
|
2 |
按【2】 |
PSt 02 |
選擇參數/功能類別號 02 進入存儲打印參數設置 |
|
3 |
按【輸入】 |
S-CodE |
請輸入設置密碼 |
|
4 |
按【111111】 |
S- - - - - - |
輸入密碼“111111”（固定） |
|
5 |
按【輸入】 |
AUto 0 |
當前自動打印（0~2） 0：手動打印； 1：自動打印（關機保持自動打印狀態）； 2：自動打印（關機不保持自動打印狀態）。 |
|
6 |
按【輸入】 |
tyPE 1 |
當前打印機種類（0~3）選擇： 0：打印無效； 1：麵板漢字微打； 2：EPSON LQ-300K（+）、LQ1600K、DS-300、鬆下 KX-P1131； 3：鬆下 KX-P1121 4：POS58 |
|
7 |
按【輸入】 |
hL 50 |
當前打印回零限製選擇，如： 25：回過滿量和的 25%稱量以下後才可以打印； |
|
8 |
按【輸入】 |
Arr 1 |
當前聯單數目（1~4）1 至 4 分別代別 1 至 4 聯單 |
|
9 |
按【輸入】 |
L000200 |
當前自動打印時的最小自動打印重量限製大於 200） |
|
10 |
按【輸入】 |
b 03 |
當前聯單打印時走紙行數（0~99） |
|
11 |
按【輸入】 |
odE 01 |
打印格式選擇（0~9） 0：記錄格式 1：豎聯單格式； 2：橫聯單格式 3：自定義記錄格式； 4：自定義豎聯單格式 5：自定義橫聯單格式； 6：填充式； 7：儀表自帶微打橫聯單格式； 8：微打記錄格式； 9：微打自定義橫聯單格式. 10: 自定義填充式； |
|
12 |
按【輸入】 |
uo 1 |
車號是否使用：0：不使用；1：使用(不使用時車號為 0) |
|
13 |
按【輸入】 |
uhn 1 |
貨號是否使用：0：不使用；1：使用(不使用時貨號為 0) |
|
14 |
按【輸入】 |
ut 0 |
重量單位選擇（0~1）：0＝kg；1＝t。（單位更改後，建議清 除所有稱重記錄與車號皮重） |
|
15 |
按【輸入】 |
Print 1 |
存儲當前稱重記錄時是否打印 0：不打印，1：打印。 |
|
16 |
按【輸入】 |
PAbc 0 |
(備用) |
|
17 |
按【輸入】 |
do 00 |
打印完一組數據後打印機自動進紙行數及打印前進紙行數 (主要調整撕紙位置) |
|
18 |
按【輸入】 |
ubn 1 |
備注是否使用：0：不使用；1：使用(不使用時備注為 0) |
|
19 |
按【輸入】 |
P1t 1 |
首次存儲時間是否使用：0：不使用；1：使用 |
|
20 |
按【輸入】 |
PtP 0 |
麵板微打： 0：無麵板微打 1：熱敏麵板微打 2：針式麵板微打 |
|
21 |
按【輸入】 |
稱重狀態 |
|
第七節 初始化功能
這個界麵中包括了所有參數的初始化操作，現舉個初始化角差係數的操作，其餘操作與相同在此略
|
步驟 |
操作 |
顯示 |
解釋 |
|
1 |
按【F1】 |
C-CodE |
輸入標定密碼（標定開關需打開） |
|
2 |
按【888888】 |
C- - - - - - |
出廠初始密碼為“888888” |
|
3 |
按【輸入】 |
rESt 0 |
選擇功能類別號 0 進入初始化角差係數 0、初始化角差係數和傳感器通信類型個數 1、初始化通訊參數 2、初始化打印參數 3、初始化定製打印參數及公司名稱 4、初始化標定參數 5、初始化稱重記錄與車號皮重 6、初始化網絡參數 9、初始化以上所有參數 |
|
4 |
按【0】 |
rESt 0 |
例如 0，初始化角差係數和傳感器通信類型個數。 |
|
5 |
按【輸入】 |
SurE 0 |
確認界麵 |
|
6 |
按【1】 |
SurE 1 |
確認操作。0:不進行初始化，並退至稱重界麵 1: 進行初始化。 |
|
7 |
按【輸入】 |
------ End 稱重界麵 |
初始化中 初始化結束 查看結束並退至稱重界麵或重啟 |
第八節 打印調秤參數
|
步 驟 |
操 作 |
顯 示 |
解 釋 |
|
1 |
按【報表】 |
Pb 00 |
|
|
2 |
按【80】 |
Pb 80 |
輸入“80”，選擇調秤參數打印 |
|
3 |
按【輸入】 |
開始打印，打印結束自動返回稱重狀態 |
第九節 動物秤功能配置
計算方法描述：開啟動物秤模式後，儀表會檢測重量變化，當重量大於“L”儀表開始判斷計算，如果在“t”秒內的重量變化都在”r”的範圍內，則儀表馬上進行重量鎖定，顯示計算後的動物秤重量，此時可以打印操作。如果重量變化大於“r”後，儀表會自動解鎖，並重新進行下一次重量計算……
|
3 |
按【輸入】 |
S-CodE |
請輸入測試密碼 |
|
4 |
按【11111】 |
S- - - - - - |
輸入密碼 111111 |
|
5 |
按【輸入】 |
AEn 1 |
0:關閉動物秤功能；1：開啟動物秤功能 |
|
6 |
按【輸入】 |
r 0500 |
重量跳變範圍， 如果重量一直在該範圍內跳動，儀表可認為重量穩定。 |
|
7 |
按【輸入】 |
L001000 |
最小稱量值： 建議設置至約 90%的稱量動物的重量，儀表在判斷大於該值後開始進行計算。 此值不可小於10 個分度數或所設跳變重量範圍 +6 個分度值。 |
|
8 |
按【輸入】 |
t 06 |
計算平均重量的時間，設置範圍:5~22 秒 |
|
9 |
按【 輸入】 |
Pass 稱重界麵 |
保存參數，當參數設置錯誤時，儀表將提示”Err 17”，在以上操作過程中，若按【稱重】則不保 存所有以上參數。 |
注：儀表成功鎖定後，蜂鳴器會提醒；當儀表處於鎖定重量時，將不能進行【去皮】和【置零】操作。
第七章 信息提示
一、正常信息提示：
|
序號 |
顯示 |
注 解 |
|
1 |
【 ------- 】 |
請稍等，儀表內部進行運算，不要進行任何操作 |
|
2 |
【 Print 】 |
儀表正在向打印機傳輸數據。 |
|
3 |
【 Load 】 |
兩次稱量中的第一次數據貯存。 |
|
4 |
【 End 】 |
操作結束 |
|
5 |
【 PASS 】 |
設置修改成功 |
|
6 |
【Lo bAt】 |
電量低，儀表即將關機。 |
|
7 |
【 -】 |
蓄電池電壓低於 10.2V 請及時給蓄電池充電 |
|
8 |
【 SAvE 】 |
數據保存中 |
二、錯誤操作信息提示：
|
序號 |
顯示 |
注 解 |
|
1 |
【Err 03 】 |
超載報警，須立即卸下全部或部分載荷 |
|
2 |
【Err 08 】 |
該無記錄 |
|
3 |
【Err 11 】 |
車號貯存已滿，請刪除部分或全部記憶皮重。 |
|
4 |
【Err 12 】 |
不能用微打或 POS 機進行報表打印。 |
|
5 |
【Err 13 】 |
參數/功能類別選擇不正確。 |
|
6 |
【Err 16 】 |
密碼輸入不正確。 |
|
7 |
【Err 17 】 |
參數設置不符合要求或操作不符合條件，詳見具體操作說明。 |
|
8 |
【Err 18 】 |
秤台線性標定時，本次標定砝碼小於上個標定砝碼 |
|
9 |
【Err 19 】 |
零、負稱量或不穩時不能打印，不滿足回零條件不打印；存儲時輸入參數不附合 要求；不符置零條件；不符合去皮條件：不穩定、負數；調用車號無皮重信息 |
|
10 |
【Err 26 】 |
標定定時關機時間到 |
|
11 |
【Err 27 】 |
物聯網異常保護，請聯係衡器廠 |
|
|
【Err 28 】 |
打印的日期小於已存儲的稱重記錄的日期 |
|
12 |
【Err 30 】 |
自動或手動角差調整後結果異常 |
|
13 |
【Ecc 01~16】 |
n 號傳感器通信出錯 |
|
14 |
【EccP 01~16】 |
n 號數字傳感器通信加密不一致 |
|
15 |
【Err P】 |
打印機聯接錯誤、打印機出錯或打印機沒紙，請加紙或按稱重鍵退出 |
|
16 |
【Err 91】 |
請按儀表後部的“標定按鍵”（開機之後按一次即可） |
三、其他信息提示：
|
序號 |
顯示 |
注 解 |
|
1 |
【--S-- 】 |
儀表正開機置零中 |
|
2 |
【S-CodE 】 |
操作密碼”111111”，若有特殊，則詳見具體說明 |
|
3 |
【C-CodE 】 |
輸入標定密碼 |
|
4 |
【--L-- 】 |
重量小於負 20 個分度。 |
