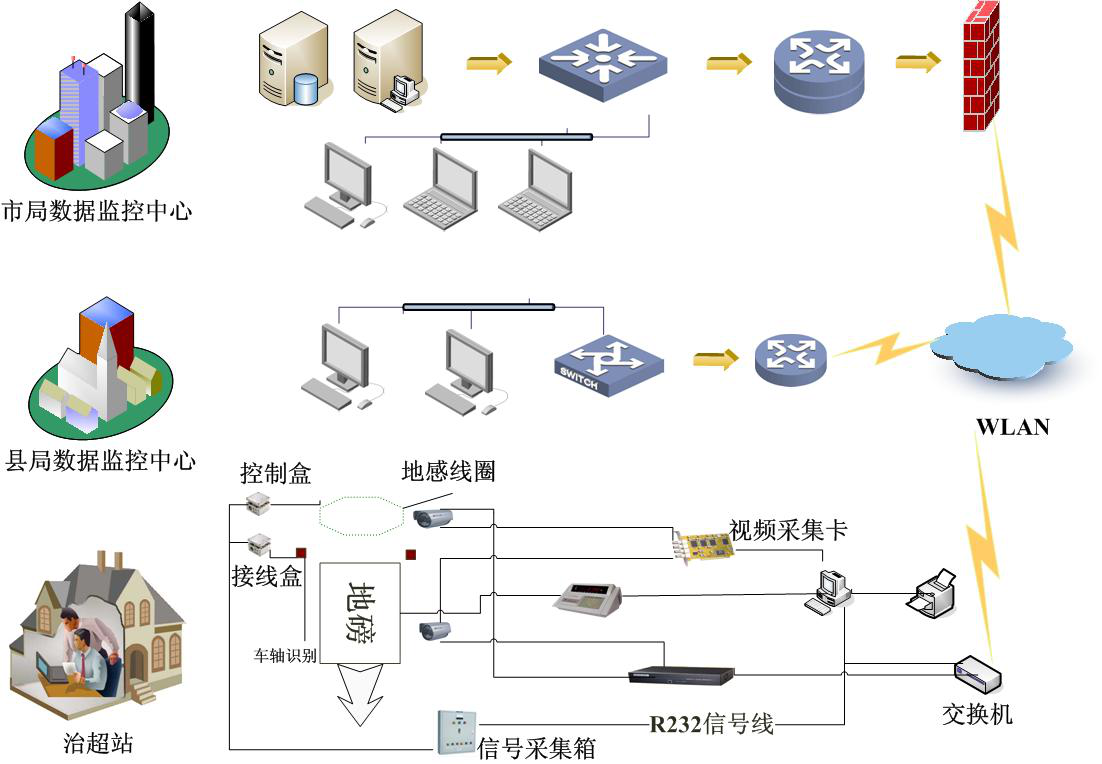

3.7 係統網絡結構圖
3.7.1治超檢測站網絡拓撲圖
3.7.2市縣治超中心網絡拓撲圖
3.7.3輪軸識別傳感器
在整車計重平台上稱端設計了獨特的第一節秤台，可以對軸和軸重數據進行測量。在整車計重平台的上秤端安裝有光柵分車器，進行對車輛進行分離，兩組信號配合進行單車的軸識別及軸數累加，進行高效的識別判斷，保證軸識別率真正達到99.9%。結合軸數判斷出當前車輛的超限值是多少。
主要參數：
Ø 檢測寬度：普通車道大於等於3000mm；
Ø 輪軸識別正確率達到99.9%以上；
Ø 方向判斷正確率達到99.9%以上；
Ø 當車軸經過輪軸識別器時，可以準確的識別輪軸數量；
Ø 工作環境溫度：-40℃～＋80℃；
Ø 工作環境濕度：小於等於95%；
Ø 設備的防護等級：IP68；
Ø MTBF：≥30000h；
Ø 使用壽命：10年（3650天）以上；
Ø 采用實用、有效、合理、美觀的防塵措施，能較好避免損壞，采用防腐、防水、防響、防滑、防塵、防鼠咬處理；
光電輪軸識別圖片
